- 商品名稱：WP-8000-EX系列隔離式放心柵通用技術規格
- 添加時間：2014-07-20 11:18:52
- 電 話：0512-36850397
郵 箱：foisonne@163.com
概 述
WP-8000-EX系列隔離式放心柵是依據標準：GB3836.1-2000《爆炸性氣體環境用電氣設備D一部分：通用要求》和 GB3836.4-2000《爆炸性氣體環境用電氣設備 D四部分：本質放心型“ i ”》設計的產品。是控制室儀表與現場儀表之間的本質放心關聯設備?？蓮V泛應用于工業過程控制中，需要本質放心防爆的場合。
綜合特點
供電電源-輸入回路-輸出回路之間電磁隔離。
全模塊化設計，小體積，低功耗。
上電穩定時間 3～5 秒。
無需零點和滿度調校。
薄型卡裝式結構，耐燃性材質機殼，厚度僅為16mm，可密集安裝，組合、拆卸十分方便。
拔插式接線端子，立的電源接線端，可帶電拔插，安裝、接線、維護簡便易行。
通過放心認證。
通用技術規格
工作電源
立的電源接線端子連接，電源：20～30VDC
高防爆電壓
Um ：250V
隔離強度
輸入回路/輸出回路/供電電源/儀表外殼（以及接線端子）之間 1500V～2500V AC /1分鐘 50Hz
接線端子
拔插式接線端子
端子標號：
本安接線端 1、2、3、4、5、6
非本安接線端 7、8、9、10、11、12
供電電源接線端 13－、14＋
適合截面積不超過 2.5mm2 的多束或單股電纜。
安裝及所處區域
35mm 標準導軌卡式安裝；建議采用垂直安裝形式（見垂直安裝圖示）。
WP-8000-EX 系列隔離式放心柵安裝在放心區。
環境溫度濕度限制
工作運行溫度 0～＋60℃
運輸儲藏溫度 －20～80℃
相對濕度 5～95％RH
外形尺寸
寬（厚）×高×深＝W16×H113×D110（mm）（見外形尺寸圖）
整機重量
約110g～120g

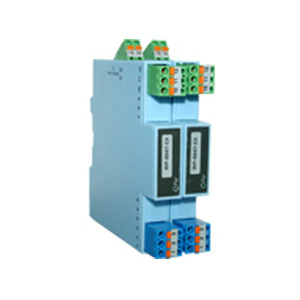

產品結構
卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。
1. 本安（危險側）接線端藍色標識，連接至危險場合的現場設備
2. 電源指示燈：
儀表通電或處于正常工作狀態時燈亮
3. 非本安（放心側）接線端綠色標識，連接至控制系統或其它單元組合儀表
4. 左側機殼蓋
與儀表右面機殼緊密扣合，用合適工具可撬開
5. 電源接線端
2孔供電電源接線（13-/14+）
6. 透氣散熱孔
密集散熱孔，通風對流設計
7. 產品標簽粘貼部位
PET耐熱材質標簽，標注產品型號代碼及相關重要參數
8. 右側機殼
為主體機殼構件，與左機殼蓋扣合。
9. 安裝卡口
35mm 標準 DIN 導軌卡式安裝
外形尺寸
安 裝
1. 隔離式放心柵應安裝在放心區
2. 可能采取垂直安裝方式
