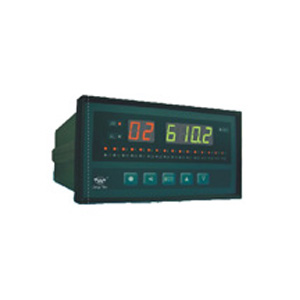

產品概述
智能巡回檢測報警儀 適用于多點測量、報警。
本儀表具有以下特點:
·鋁合金外殼,接線端子;各輸入通道帶浪涌過壓保護;抗干擾設計、電磁干擾ⅢJ。
·每通道可設置2個報警值,通過報警方式選擇為上限或下限,能實現上、上上限,上、下限,下、下下限功能立的報警靈敏度設置
2點公用繼電器輸出,2種可設置的繼電器動作方式
方式1: RL1:任何通道從非報警狀態進入報警狀態時動作,自動延時恢復或面板按鍵恢復
RL2: 只有有一個通道處于報警狀態即動作
方式2:RL1:只有有一個通道D1報警點處于報警狀態即動作
RL2:只有有一個通道D2報警點處于報警狀態即動作
·各通道立的報警指示燈,不亮、閃爍、亮3種狀態,不亮表示不報警,閃爍表示進入報警,按消音鍵后轉為亮。
·計算機可通過通信接口一次讀指定的1個或數個通道或全部通道的數據,大大縮短通信時間
·輸入電路帶保護,提高可靠性和抗干擾能力
·輸入5~80通道,熱電阻、熱電偶、電流、電壓輸入
·基本誤差±0.2%F·S,顯示范圍-1999~9999(檢測速度0.1~0.2秒/每通道)
·各通道立設定信號類型、量程、報警值
·各通道立的調校功能,有效減小傳感器誤差,提高系統的測量、控制精度
·可任意關閉不使用的通道,被關閉后的通道不再顯示、報警、打印
通用型多路巡檢儀
輸入通道數:5~80通道
·熱電阻:Ptl00,Cul00,Cu50,BAl,BA2,G53,全量程測量,顯示分辨率0.1℃, 有
斷線識別功能。
·熱電偶: K,S,R,B,N,E,J,T等全量程測量(包括負溫),顯示分辨率1℃或0.1℃,
通過參數選擇。有斷線識別功能
·直流電流:4mA~20mA,0mA~10mA,0mA~20mA,顯示范圍-1999~9999,任
意設置量程和小數點位置
·直流電壓:1V~5V,0V~5V,顯示范圍:1999~9999,任意設置量程和小數點位置
·熱電阻輸入導線電阻:20Ω以內
·熱電偶輸入導線電阻:100Ω以內
精度采用16位A/D轉換器
·測量精度:±0.2%F·S
·顯示分辨力:1/10000
·熱電偶冷端補償精度:±0.2℃,范圍0℃~60℃
速度快100ms/每通道,與Lb參數相關
顯示2位LED通道號顯示
·4位LED測量值顯示
·各通道報警狀態指示燈、通信指示燈
報警3種報警方式
·2點(可擴到4點)公用報警繼電器輸出
·輸出繼電器觸點容量:250VAC,2A(阻性負載)
通信RS 232或RS485接口,光電隔離
·儀表地址0~99可設定
·通信速率2400、4800、9600、19200通過設定選擇
·配套測試軟件,提供組態軟件和應用軟件技術支持
打印內置硬件時鐘,停電不影響走時,自動調整閏年,大、小月。
·手動、手動+定時,手動+定時+報警三種打印啟動方式,
·通過設置選擇打印內容:時間、報警狀態、測量值、工程量單位
環境溫度:0℃~50℃ 濕度:小于90%R.H
智能巡回檢測報警儀選型表
①1.5-80通道,基本誤差優于±0.2%F.S
②可輸入熱電阻、熱電偶、直流電流、直流電壓等傳感器、變送器信號;
③鋁合金外殼,更優接線端子;
④各輸入通道均帶浪涌、過壓保護;
⑤抗干擾設計,抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾,抗干擾能力達到ⅢJ
注1:其它輸入信號,訂貨時說明 注2:立供電,全隔離
附:標準信號及量程列表
外型尺寸圖
外形圖
WP-XSL16溫度巡檢儀
功能特點
·只能配接熱電阻(Pt100、Cu100、Cu50、BA1、BA2、G53)和熱電偶(K、S、R、B、N、E、J、T)
·鋁合金外殼,更優接線端子
·各輸入通道均帶浪涌、過壓保護
·抗干擾設計,抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾,抗干
擾能力達到IIIJ
·基本誤差±0.2%F·S。熱電阻輸入0.1℃分辨力,熱電偶可設置0.1℃或1℃
·儀表電源220V AC
·檢測速度0.2秒/每通道
·2點可組態報警輸出,3種報警方式
WP-XSL16溫度巡檢儀選型表
外形尺寸及開孔尺寸
WP-XSL8溫度巡檢儀
·8通道,適用于多點報警和變送輸出;
·只能配接熱電阻、熱電偶;
·基本功能同XSL16
WP-XSL8溫度巡檢儀選型表
附:標準信號及量程列表
外形尺寸及開孔尺寸
