| 概述 |
NHR1100系列簡易型單回路數字顯示控制儀采用模塊化結構方案，結構簡單、操作方便、性價比高，適用于塑料、食品、包裝機械等行業。
 單路輸入，雙屏LED數碼顯示。
具備33種信號輸入功能，可任意選擇輸入信號類型，測量精度為0.3%。
熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
具備上下限報警功能，帶LED報警燈指示。
具有電壓、電流變送輸出信號可選。
支持RS485串行接口，采用標準MODBUS RTU通訊協議。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
具備多種外形尺寸及樣式供用戶選擇。
參數設定密碼鎖定，參數設置斷電長期保存。 |
| |

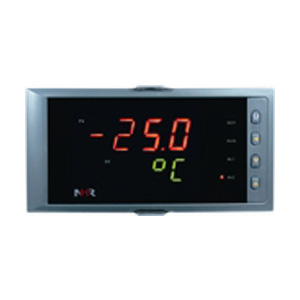

 儀表面板 |
 |
 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |
96*48mm(D型) |
48*96mm(E型) |
 |
 |
 |
| 72*72mm(F型) |
48*48mm(H型) |
|
| 參數功能 |
|
|
| 注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。 |
| |
| 儀表接線圖 |
 |
規格尺寸為A、B、C、D、E型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 |
圖一
|
|
| |
|
規格尺寸為F型接線圖
|
| |
規格尺寸為H型接線圖 |
| ★ 注：上述接線圖中在同一組端子標有不同功能的,只能選擇其中一種功能。如RS485通訊功能和變送輸出功能在同一組OUT接線端子上，只能選擇一種。 |
| |
| 儀表選型 |
NHR-1100□-□-□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ |
| ①規格尺寸 |
②輸入分度號 |
| 代碼 |
寬*高*深 |
代碼 |
分度號（測量范圍） |
A
B
C
D
E
F
H |
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
96*48*110mm（橫式）
48*96*110mm（豎式）
72*72*110mm（方式）
48*48*110mm（方式） |
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55 |
熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～500Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
內部保留
內部保留
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
內部保留
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換 |
| ③輸出（OUT） |
| 代碼 |
輸出類型（負載電阻RL） |
X
0
1
2
3
4
5
D1 |
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
RS-485通迅接口（Modbus） |
| ④報警（繼電器觸點輸出） |
| 代碼 |
報警限數 |
X
1
2 |
無輸出
1限報警
2限報警 |
| ⑤饋電輸出 |
| 代碼 |
饋電輸出（輸出電壓） |
X
P |
無輸出
饋電輸出
如“P（24）”表示饋電輸出24V。 |
| ⑥供電電源 |
| 代碼 |
電壓范圍 |
A
D |
AC/DC100～240V（AC/50-60Hz）
DC 20～29V |
| ⑦備注 |
| 無備注可省略 |
|
| 備注： |
1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、在寫型號時須完整，沒有選到的功能項不能省略,須用“X”補上。
例1：NHR-1100A-02-0/2/P(24)-A
例2：NHR-1100C-27-0/X/X-D |
