| 概述 |
|
NHR-5100系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多L域。
 單路輸入，雙屏LED數碼顯示，且帶有光柱模擬指示功能（0～100％）。
具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％J測量精度。
熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
具有電壓、電流變送輸出信號可選。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
具備多種外形尺寸及樣式供用戶選擇。
參數設定密碼鎖定、參數設置斷電長期保存，具備參數恢復出廠設定功能。
|
| |

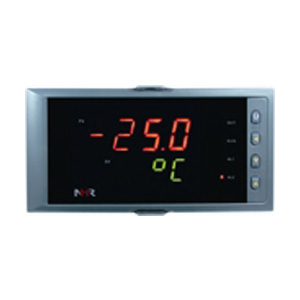

 儀表面板 |
 |
 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |
96*48mm(D型) |
48*96mm(E型) |
| |
|
|
|
|
 |
 |
 |
 |
 |
| 160*80mm(K型) |
80*160mm(L型) |
96*96mm(M型) |
72*72mm(F型) |
48*48mm(H型) |
|
 |
| 參數功能 |
|
|
★注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。
例如：
注1：SV屏顯示“時間”有打印功能打開時才顯示。
注2：D四報警方式的“斷線報警”客戶有要求時才開放。 |
| |
| 儀表接線圖 |
 |
規格尺寸為A、B、C、D、E、K、L、M型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 |
圖一 |
|
規格尺寸為F型接線圖 |
規格尺寸為H型接線圖 |
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 |
| |
| 儀表選型 |
NHR-5100□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ |
| ①規格尺寸 |
②輸入分度號 |
| 代碼 |
寬*高*深 |
代碼 |
分度號（測量范圍） |
A
B
C
D
E
F
H
K
L
M |
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
96*48*110mm（橫式）
48*96*110mm（豎式）
72*72*110mm（方式）
48*48*110mm（方式）
160*80*110mm（橫式/光柱）
80*160*110mm（豎式/光柱）
96*96*110mm（方式/光柱） |
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 |
熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換
特殊規格 |
| ③變送輸出1（OUT1） |
| 代碼 |
輸出類型（負載電阻RL） |
X
0
1
2
3
4
5
8 |
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格 |
| ④變送輸出2（OUT2） |
| 代碼 |
輸出類型（負載電阻RL） |
X
0
1
2
3
4
5
8 |
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格 |
| ⑤報警（繼電器接點輸出） |
| 代碼 |
報警限數 |
X
1
2
3
4 |
無輸出
1限報警
2限報警
3限報警
4限報警 |
| ⑥通訊輸出 |
| 代碼 |
通訊接口（通訊協議） |
|
X
D1
D2
D3
|
無通訊輸出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口 |
| ⑦饋電輸出 |
| 代碼 |
饋電輸出（輸出電壓） |
X
1P
2P |
無輸出
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示D一路12V，
D二路24V饋電輸出。 |
| ⑧供電電源 |
| 代碼 |
電壓范圍 |
A
D |
AC/DC 100-240V (50/60Hz)
DC 20-29V |
| ⑨備注 |
| 無備注可省略 |
|
| 備注： |
1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、規格尺寸為F型的儀表不帶RS232C打印接口,H型的儀表不帶RS232通訊接口和RS232C打印接口。
3、規格尺寸為D、E型的儀表，接線端子25~36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，規格尺寸為H型的儀表繼電器容量一樣，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
4、在寫型號時須完整，沒有選到的功能項不能省略,須用“X”補上。
例1：NHR-5100A-55-0/X/2/D1/1P(24)-A |
