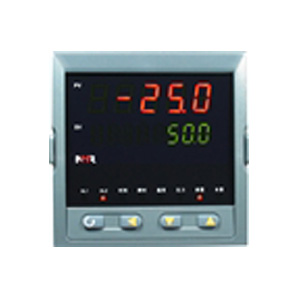

  • 商品名稱:NHR-5610系列熱量積算控制儀
  • 添加時間:2014-07-20 14:20:53
  •
  • 電 話:0512-36850397
    郵 箱:foisonne@163.com
介紹:



概述

    NHR-5610系列熱量積算控制儀針對現場溫度、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理,構成數字采集系統及控制系統,適用于水暖等供熱系統及熱交換系統,對傳熱、傳質實現在線計量,從而為企業能源管理、能源消耗計量、技術經濟提供依據。
雙屏LED數碼顯示,具有J寬的顯示測量范圍,可顯示整五位的瞬時流量測量值、入口/出口溫度測量值、流量(差壓、頻率)測量值等,及整十一位的流量累積測量值,0.2%J測量精度,0.1%J累積精度。
具備37種信號輸入功能,可配接各種差壓信號(孔板裝置)、線性信號(電磁流量計)及脈沖信號(渦街流量計)。
簡單的容錯功能:入口溫度、出口溫度測量信號異常時,用對應的手動設定值進行補償運算。
特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保儀表通電運行正常;內置33V干電池,斷電數據不丟失,斷電數據保護不用后備電源,保護時間不低于3年。
可帶兩路模擬量變送輸出。
支持RS485、RS232串行接口,采用標準MODBUS RTU通訊協議。
儀表可帶RS232C打印功能,具有手動、定時、報警打印功能。
帶DC24V饋電輸出,為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
參數設定密碼鎖定,參數設置斷電長期保存,具備參數恢復出廠設定功能。


 儀表面板
160*80mm(A型) 80*160mm(B型) 96*96mm(C型)

 參數功能
    注:以上參數為儀表全部參數,如果不是全功能儀表,則未選功能所對應的參數將不予顯示。

 儀表接線圖
    規格尺寸為A、B、C型接線圖
注:橫豎式儀表后蓋接線端子方向不一樣,見示意圖1。

圖一

 儀表選型
NHR-5610□-□/□/□-□/□/□/□/□( )-□-( )
        ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨    ⑩  ⑾
①規格尺寸 ②D一路入口溫度輸入分度號
③D二路出口溫度輸入分度號
④D三路流量輸入分度號
代碼 寬*高*深 代碼 分度號(測量范圍)
A
B
C
160*80*110mm(橫式)
80*160*110mm(豎式)
96*96*110mm(方式)
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
55
56
熱電偶B(400~1800℃)
熱電偶S(0~1600℃)
熱電偶K(0~1300℃)
熱電偶E分度(0~1000℃)
熱電偶T分度(-200.0~400.0℃)
熱電偶J分度(0~1200℃)
熱電偶R分度(0~1600℃)
熱電偶N分度(0~1300℃)
熱電偶F2分度(700~2000℃)
熱電偶Wre3-25分度(0~2300℃)
熱電偶Wre5-26分度(0~2300℃)
熱電阻CU50(-50.0~150.0℃)
熱電阻CU53(-50.0~150.0℃)
熱電阻CU100(-50.0~150.0℃)
熱電阻PT100(-200.0~650.0℃)
熱電阻BA1(-200.0.0~600.0℃)
熱電阻BA2(-200.0~600.0℃)
線性電阻0~400Ω(-1999~9999)
遠傳電阻0-350Ω (-1999~9999)
遠傳電阻30-350Ω (-1999~9999)
0~20mV (-1999~9999)
0~40mV (-1999~9999)
0~100mV (-1999~9999)
-20~20mV (-1999~9999)
-100~100mV (-1999~9999)
0~20mA (-1999~9999)
0~10mA (-1999~9999)
4~20mA (-1999~9999)
0~5V (-1999~9999)
1~5V (-1999~9999)
-5~5V (-1999~9999)
0~10V (-1999~9999)(不可切換)
0~10mA開方 (-1999~9999)
4~20mA開方 (-1999~9999)
0~5V開方 (-1999~9999)
1~5V開方 (-1999~9999)
脈沖輸入(0~10KHz)
全切換
特殊規格
⑤變送輸出1(OUT1)
代碼 輸出類型(負載電阻RL)
X
0
1
2
3
4
5
8
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格
⑥變送輸出2(OUT2)
代碼 輸出類型(負載電阻RL)
X
0
1
2
3
4
5
8
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格
⑦報警輸出(繼電器接點輸出)
代碼 報警限數
X
1
2
無輸出
1限報警
2限報警
⑧通訊輸出/外部事件輸入
代碼 通訊接口/數字量輸入接口
X
D1
D2
D3
無輸出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口
⑨饋電輸出 ⑩供電電源
代碼 饋電輸出(輸出電壓) 代碼 電壓范圍
X
1P
2P
無輸出
1路饋電輸出
2路饋電輸出
如“2P(12/24)”
表示D一路12V,D二路24V饋電輸出。
A
D
AC/DC 100-240V(50/60Hz)
DC 20-29V
⑾備注

備注:
    1、選型時請根據接線圖來選擇功能,由于尺寸小的儀表接線端子少帶不了全功能,有的功能在同組端子上只能選擇其中一種功能。
2、在寫型號時須完整,沒有選到的功能項不能省略,須用“X”補上。
例1:NHR-5610A-27/27/27-0/X/2/X/X-A
例2:NHR-5610B-14/27/27-0/X/2/D1/X-A
3、流量通道輸入類型只選擇電壓、電流或者脈沖輸入,其中脈沖輸入只針對流量通道選擇。
4、脈沖信號輸入時,儀表不能選擇D二路變送輸出。
