  • 商品名稱：NHR-3100系列單相電量表
  • 添加時間：2014-07-20 14:22:42
  •
  • 電 話：0512-36850397
    郵 箱：foisonne@163.com
介紹：



概述

    NHR-3100系列單相電量表采用工業J元器件，所有與外界的連接都做了電氣隔離，內置抗雷擊保護電路和電源濾波器。專業的EMC設計，對裝置輸入電源、模擬和數字電源進行實時的監測，保證了其運行的可靠性。適用于成套智能配電柜、智能箱變的數據采集。
五位LED數碼顯示。
可直接采集交流電壓、電流信號，可測量有功功率、無功功率、視在功率、功率因數、工頻周波及有功電能、無功電能、總電能。
具有模擬量輸出、通訊輸出和累積電能脈沖輸出功能可選。
具有上下限報警報警功能，帶LED報警燈指示。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
具備多種外形尺寸及樣式供用戶選擇。

 主要功能參數
測量參數 測量范圍 測量誤差 分辨力 過載
電壓 0.0～500.0V/AC ±(0.4%讀數+0.1%量程) 0.1V 120%
電流 0.01～5A/AC ±(0.4%讀數+0.1%量程) 0.001A 120%
有功功率 U*I*COSΦ PF=1.0；
±(0.4%讀數+0.1%量程)		 0.1W
有功電能 99999 MWh 0.1Wh
無功功率 U*I*SINΦ PF=0.0；
±(0.8%讀數+0.1%量程)		 0.1Var
無功電能 99999 MVarh 0.1Varh
視在功率 U*I ±(0.4%讀數+0.1%量程) 0.1VA
視在電能 99999 MVAh 0.1VAh
功率因數 0.000～1.000 ±0.02 0.001
工頻周波 45～65 Hz ±0.05Hz 0.01Hz

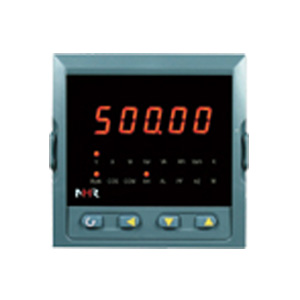

 儀表面板

160*80mm(A型) 96*96mm(C型) 96*48mm(D型)


 參數功能

 儀表接線圖

    儀表總接線圖

    儀表各輸入方式接線說明
1-1、單相兩線系統，采用無PT，無CT方式的接線圖

    1-2、單相兩線系統，采用1PT，1CT方式的接線圖

    1-3、單相兩線系統，采用無PT，1CT方式的接線圖

符號描述
 儀表選型
NHR-3100□-□-□/□-□
        ① ② ③ ④ ⑤
①規格尺寸 ②輸入類型
代碼 寬*高*深 代碼 測量類型
A
C
D		 160*80*130mm
96*96*130mm
96*48*130mm		 I
V
W
Ep
E3P
War
Eq
VA
Es
COS
Hz		 交流電流
交流電壓
有功功率
有功電能
三相有功平衡功率
無功功率
無功電能
視在功率
視在電能
功率因數
工頻周波
③輸出類型
代碼 輸出類型(負載電阻RL)
X
0
1
2
3
4
D1
D2
PO
8		 無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
RS485通訊
RS232通訊
累積脈沖輸出
特殊規格
④報警輸出 ⑤供電電源
代碼 報警路數 代碼 電壓范圍
X
2		 無輸出
2限報警		 A
D		 AC100～240V （50/60Hz）
DC20～29V
備注：
    在寫型號時須完整，沒有選到的功能項不能省略，須用“X”補上。
型號舉例：NHR-3100A-W-0/2-A
